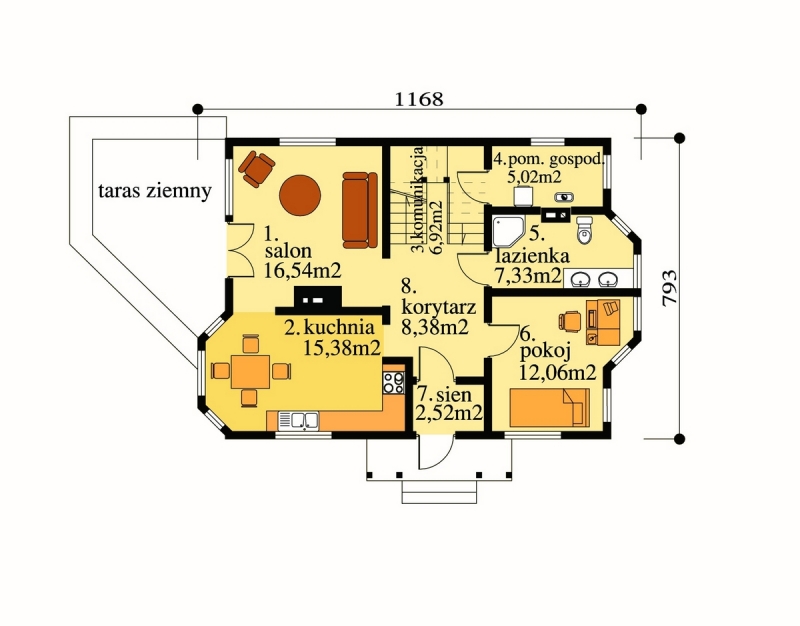

PARTER 73,50m²
1.salon 16,54m²
2.kuchnia 15,38m²
3.komunikacja 6,92m²
4.pom. gospodarcze 5,38m²
5.łazienka 7,33m²
6.pokój 11,05m²
7.sień 2,52m²
8.korytarz 8,38m²

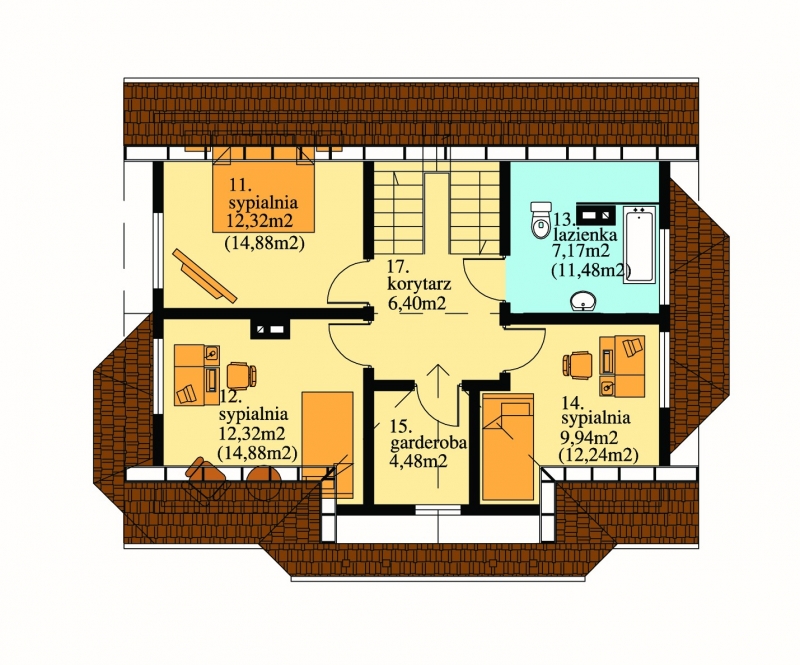

PODDASZE 52,63m²
11.sypialnia 12,32m²
12.sypialnia 12,32m²
13.łazienka 7,17m²
14.sypialnia 9,94m²
15.garderoba 4,48m²
16.korytarz 6,40m²
Dane techniczne budynku:
Powierzchnia użytkowa 126,13m²
Powierzchnia zabudowy 84,05m²
Powierzchnia zabudowy tarasu 20,98m²
Wysokość budynku w kalenicy 8,20m
Ilość pokoi 5
Minimalne wymiary działki 16,93m x 19,68m
Wymiary budynku 7,93m x 11,68m
Opis projektu ZUZANNA:
Dom jednorodzinny, parterowy z użytkowym poddaszem. Wygodny budynek dla 4-5-cio osobowej rodziny. Dom podzielony jest na dwie strefy: dzienną i nocną. Strefa dzienna na parterze to sień, korytarz, salon, kuchnia, pokój, łazienka, pomieszczenie gospodarcze, natomiast część nocna to trzy sypialnie, łazienka, garderoba.
Technologia wykonania:
Budynek zaprojektowano w konstrukcji drewnianej tzw. kanadyjczyk. Ściany wewnętrzne i zewnętrzne drewniane, słupki o przekroju 4 x 14cm, strop i więźba dachowa drewniane o przekroju 4 x 18cm. Ściany za zewnątrz szalówka drewniana lub tynk akrylowy na styropianie, wewnętrzne płyta gipsowo-kartonowa na łatach. Dach o kącie nachylenia 45º kryty blacho dachówką.
Projekt zawiera:
-Rzut ław fundamentowych w skali 1:50
-Detale ław fundamentowych i ich obliczenia
-Rzut parteru w skali 1:50 z naniesionymi elementami konstrukcyjnymi
-Rzut parteru – belki stropowe w skali 1:50
-Rzut poddasza w skali 1:50 z naniesionymi elementami konstrukcyjnymi
-Rzut więźby dachowej w skali 1:50
-Rzut dachu w skali 1:50
-Przekroje w skali 1:50 – niezbędna ilość pokazująca wszystkie elementy budynku

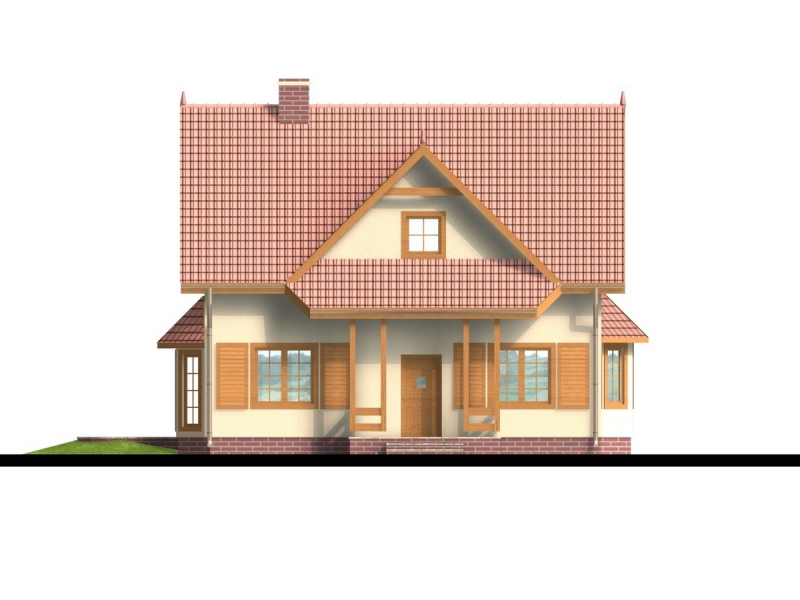

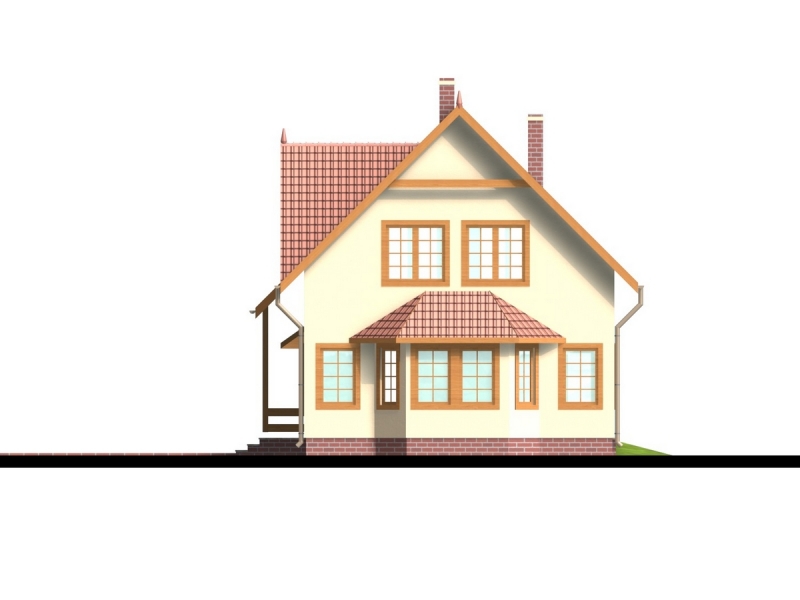

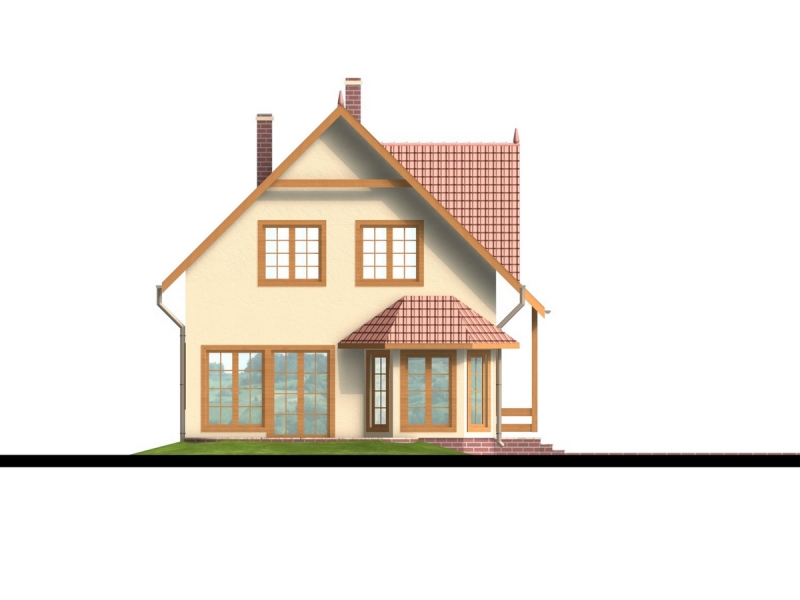

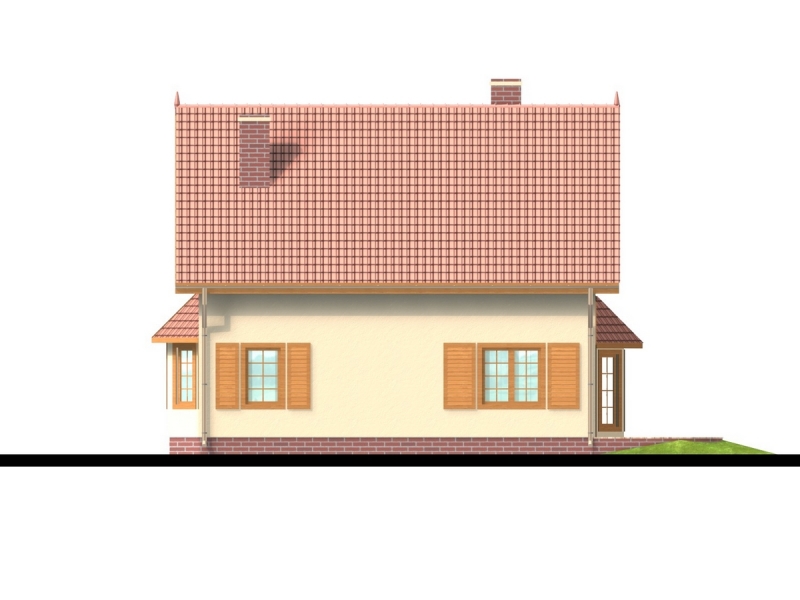

-Cztery elewacje
-Rysunki detali konstrukcyjnych
-Pełne obliczenia konstrukcyjne wszystkich elementów konstrukcyjnych budynku
-Wykaz stolarki okiennej i drzwiowej
-Wykaz podstawowej tarcicy na cały dom
-Oświadczenia projektantów o zgodności wykonanego projektu ze sztuką budowlaną i zasadami wiedzy technicznej
-Uprawnienia projektowe i zaświadczenia z izby architektów i inżynierów
-Zgodę na zmiany w projekcie (architekci członkowie izby architektów dostają zgodę „in blanco”)
