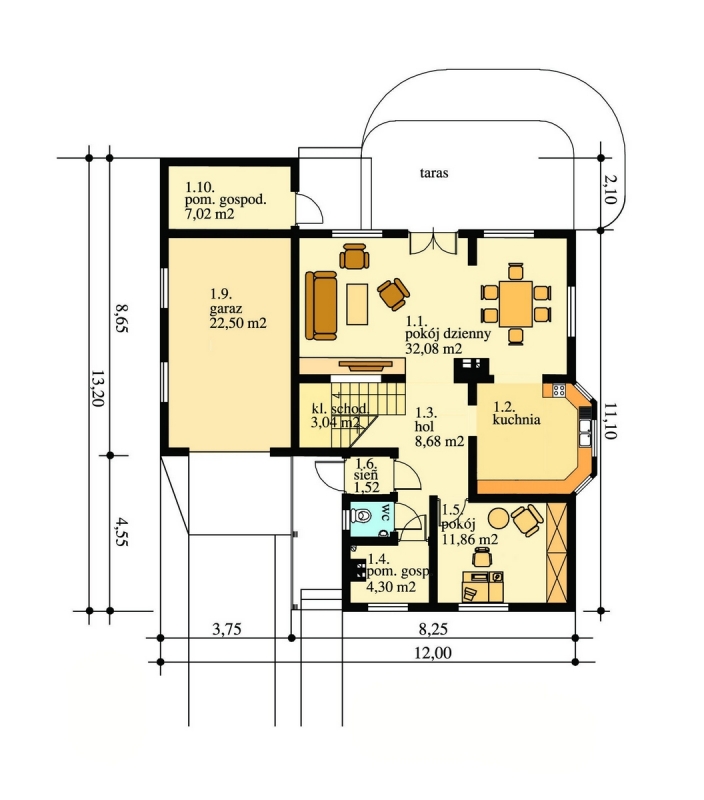

PARTER
1.pokój dzienny 32,08m²
2.kuchnia 11,28m²
3.hol 8,68m²
4.pom. gospodarcze 4,30m²
5.pokój 11,86m²
6.sień 1,52m²
7.wc 1,39m²
8.klatka schodowa 3,04m²
9.garaż 22,50m²
10.pom. gospodarcze 7,02m²

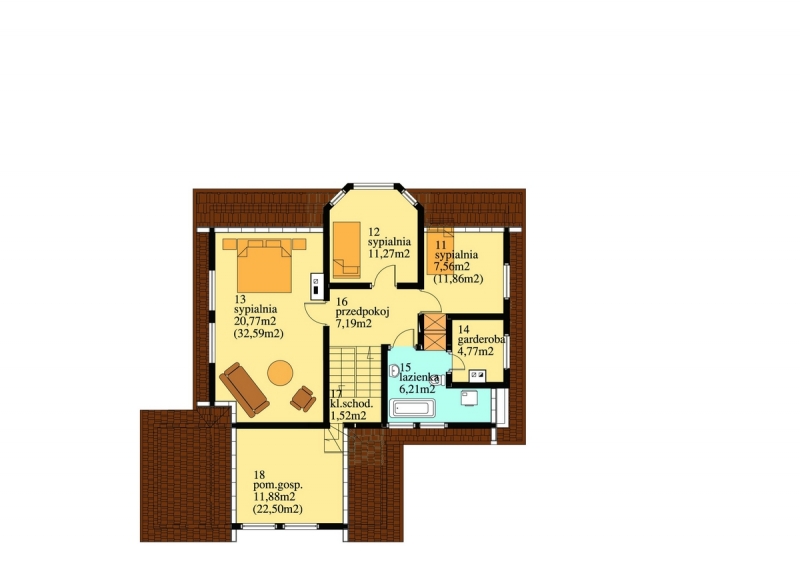

PODDASZE
11.sypialnia 7,56m²
12.sypialnia 11,27m²
13.sypialnia 20,77m²
14.garderoba 4,77m²
15.łazienka 6,23m²
16.przedpokój 7,19m²
17.klatka schodowa 1,52m²
18.pom. gospodarcze 11,90m²
Dane techniczne budynku:
Powierzchnia użytkowa 174,87m²
Powierzchnia zabudowy 125,78m²
Wysokość budynku w kalenicy 8,22m
Ilość pokoi 5
Minimalne wymiary działki 20,80m x 22,20m
Wymiary budynku 12,83m x 13,20m

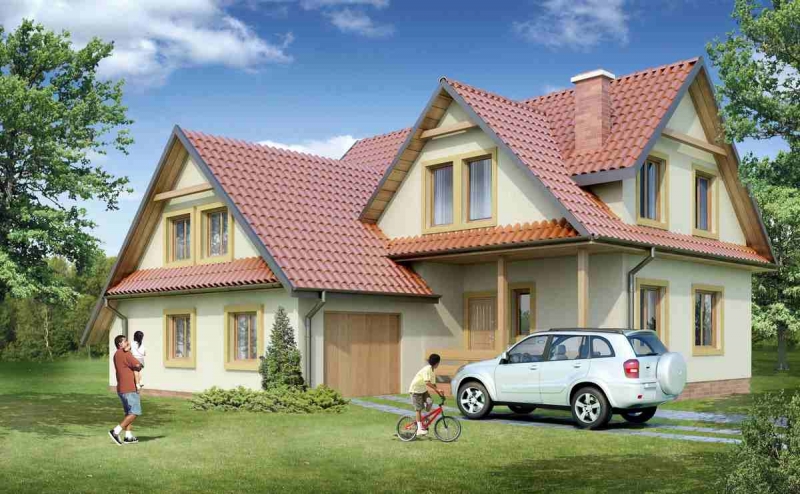

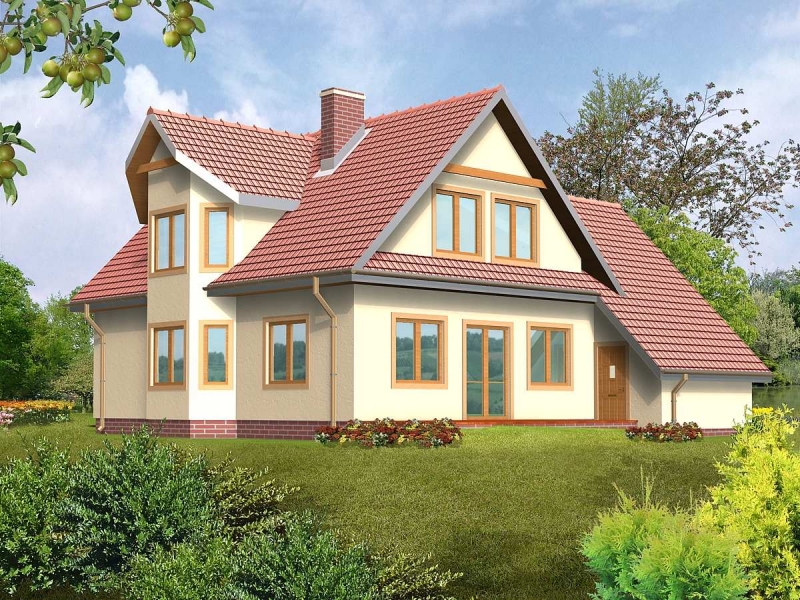

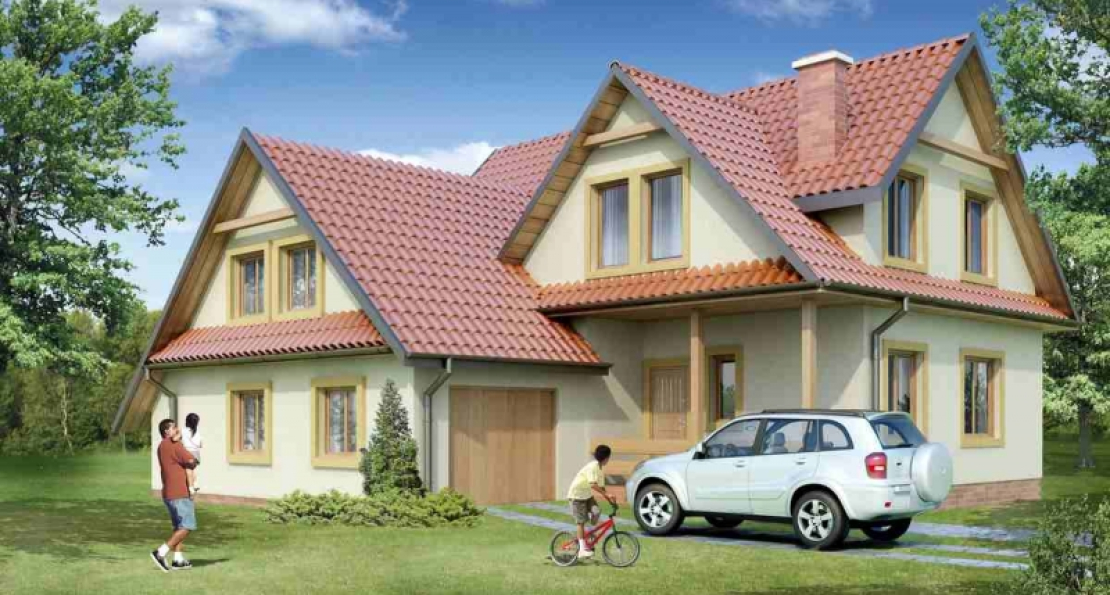

Opis projektu 169 Z WYKUSZEM:
Dom jednorodzinny, parterowy z użytkowym poddaszem i garażem, niepodpiwniczony. Wygodny budynek dla 4-5-cio osobowej rodziny. Dom podzielony jest na dwie strefy: dzienną i nocną. Strefa dzienna na parterze to hol, kuchnia, pomieszczenie gospodarcze, wc, pokój do pracy i pokój dzienny z kominkiem, natomiast część nocna to trzy sypialnie, łazienka z garderobą oraz pomieszczenie gospodarcze nad garażem.
Technologia wykonania:
Projekt zawiera:
-Rzut ław fundamentowych w skali 1:50
-Detale ław fundamentowych i ich obliczenia
-Rzut parteru w skali 1:50 z naniesionymi elementami konstrukcyjnymi
-Rzut parteru – belki stropowe w skali 1:50
-Rzut poddasza w skali 1:50 z naniesionymi elementami konstrukcyjnymi
-Rzut więźby dachowej w skali 1:50
-Rzut dachu w skali 1:50
-Przekroje w skali 1:50 – niezbędna ilość pokazująca wszystkie elementy budynku

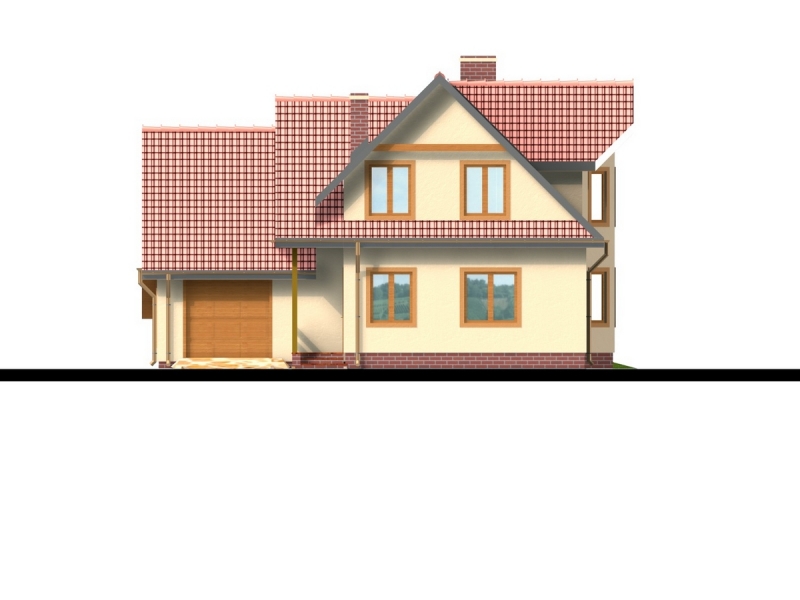

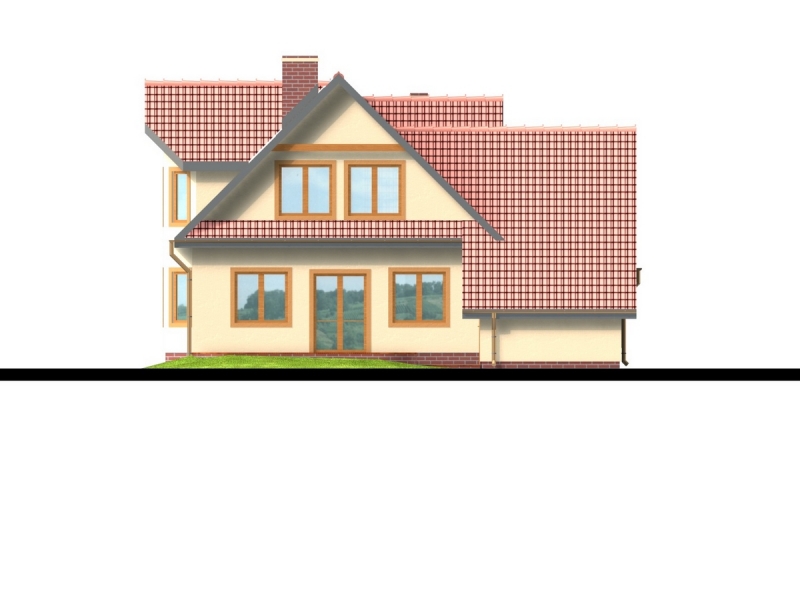

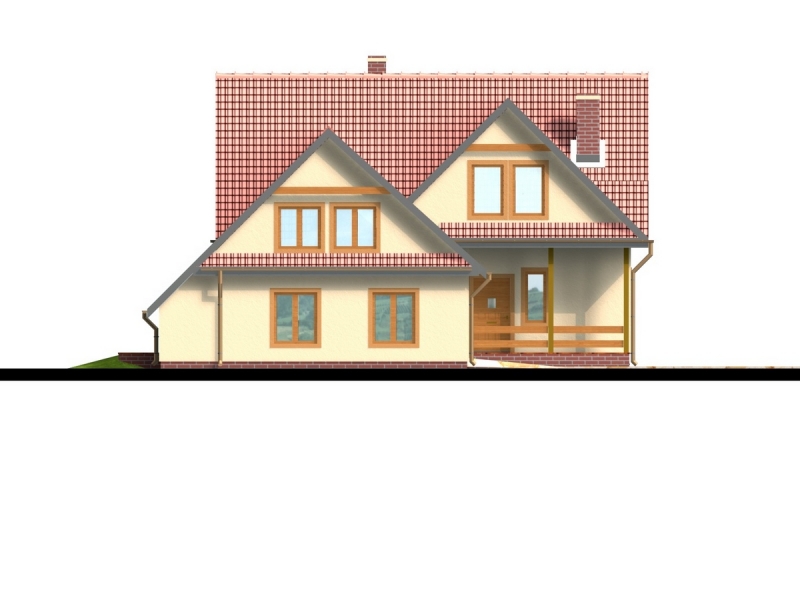

-Cztery elewacje
-Rysunki detali konstrukcyjnych
-Pełne obliczenia konstrukcyjne wszystkich elementów konstrukcyjnych budynku
-Wykaz stolarki okiennej i drzwiowej
-Wykaz podstawowej tarcicy na cały dom
-Oświadczenia projektantów o zgodności wykonanego projektu ze sztuką budowlaną i zasadami wiedzy technicznej
-Uprawnienia projektowe i zaświadczenia z izby architektów i inżynierów
-Zgodę na zmiany w projekcie (architekci członkowie izby architektów dostają zgodę „in blanco”)
