PROJEKT DOMU JULIANÓW
Wykaz powierzchni

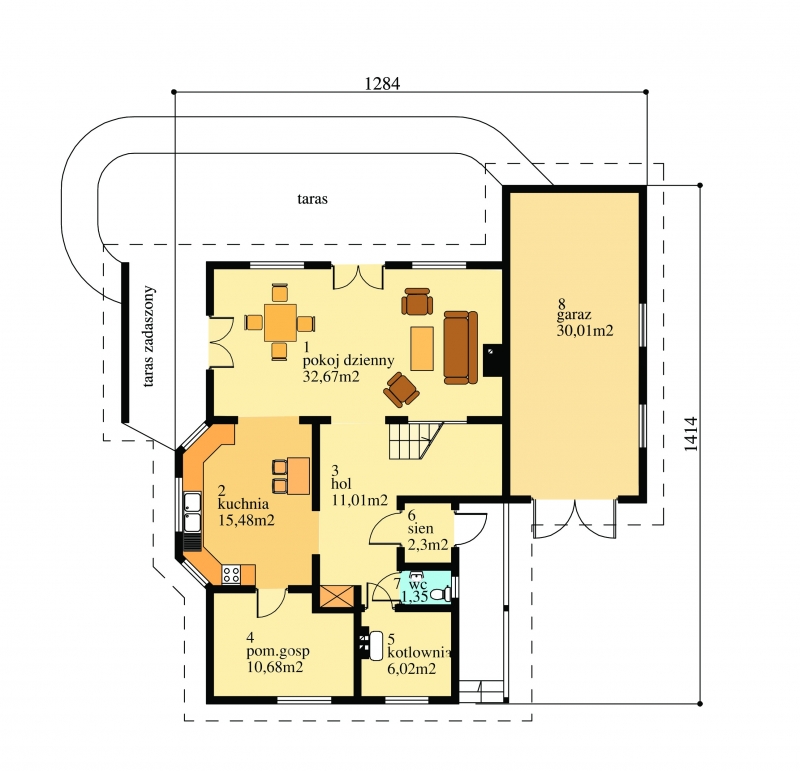

PARTER
1.pokój dzienny 32,67m²
2.kuchnia 15,48m²
3.hol 11,01m²
4.pom. gospodarcze 10,68m²
5.kotłownia 6,02m²
6.sień 2,30m²
7.wc 1,24m²
8.garaż 30,01m²

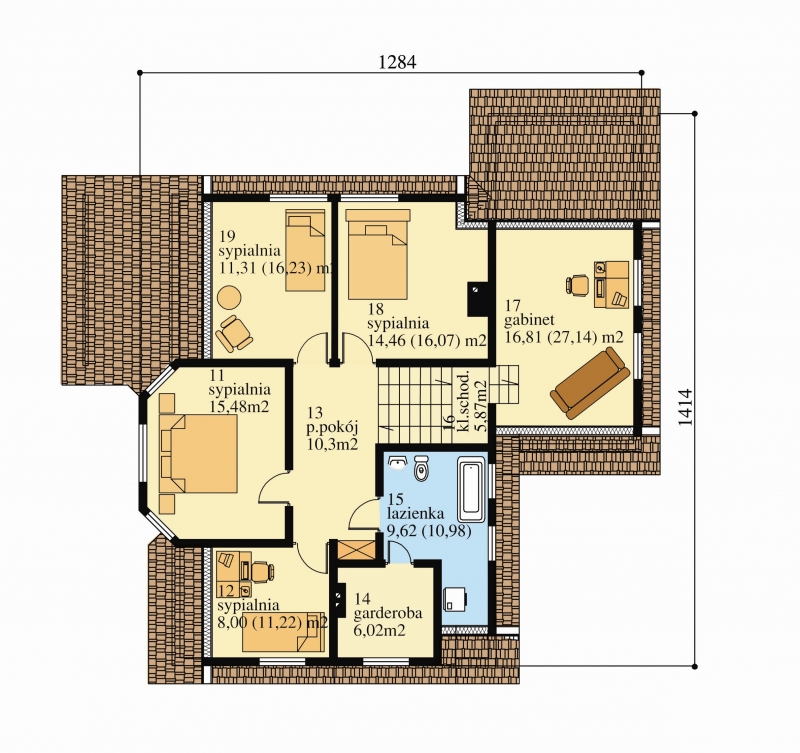

PODDASZE
11.sypialnia 14,48m²
12.sypialnia 8,00m²
13.przedpokój 10,30m²
14.garderoba 6,02m²
15.łazienka 9,62m²
16.klatka schodowa 5,78m²
17.gabinet 16,81m²
18.sypialnia 14,46m²
19.sypialnia 11,31m²
Dane techniczne budynku:
Powierzchnia użytkowa 98,88 m2
Powierzchnia użytkowa brutto 104,39 m2
Powierzchnia zabudowy 124,00 m2
Kubatura budynku 636,74 m3
Wysokość budynku w kalenicy 6,44 m
Wysokość budynku do okapu 3,51 m
Wymiary zewnętrzne budynku 12,45 x 9,96 m
Minimalne wymiary działki 20,45 x 17,96 m
Nachylenie dachu 300º
Powierzchnia użytkowa brutto 104,39 m2
Powierzchnia zabudowy 124,00 m2
Kubatura budynku 636,74 m3
Wysokość budynku w kalenicy 6,44 m
Wysokość budynku do okapu 3,51 m
Wymiary zewnętrzne budynku 12,45 x 9,96 m
Minimalne wymiary działki 20,45 x 17,96 m
Nachylenie dachu 300º
Opis projektu JULIANÓW:
Dom jednorodzinny, parterowy z użytkowym poddaszem i garażem. Wygodny budynek dla 4-5-cio osobowej rodziny. Dom podzielony jest na dwie strefy: dzienną i nocną. Strefa dzienna na parterze to hol, wc, pomieszczenie gospodarcze, kuchnia, pokój dzienny z kiminkiem i gabinet na poddaszu, natomiast część nocna to cztery sypialnie i łazienka z garderobą.
Technologia wykonania:
Budynek zaprojektowano w konstrukcji drewnianej tzw. kanadyjczyk. Ściany wewnętrzne i zewnętrzne drewniane, słupki o przekroju 5 x 15cm, strop i więźba dachowa drewniane o przekroju 5 x 20cm. Ściany za zewnątrz szalówka drewniana lub tynk akrylowy na styropianie, wewnętrzne płyta gipsowo-kartonowa na łatach. Dach o kącie nachylenia 45º kryty blacho dachówką.
Projekt zawiera:
-Opis techniczny
-Rzut ław fundamentowych w skali 1:50
-Detale ław fundamentowych i ich obliczenia
-Rzut parteru w skali 1:50 z naniesionymi elementami konstrukcyjnymi
-Rzut parteru – belki stropowe w skali 1:50
-Rzut poddasza w skali 1:50 z naniesionymi elementami konstrukcyjnymi
-Rzut więźby dachowej w skali 1:50
-Rzut dachu w skali 1:50
-Przekroje w skali 1:50 – niezbędna ilość pokazująca wszystkie elementy budynku

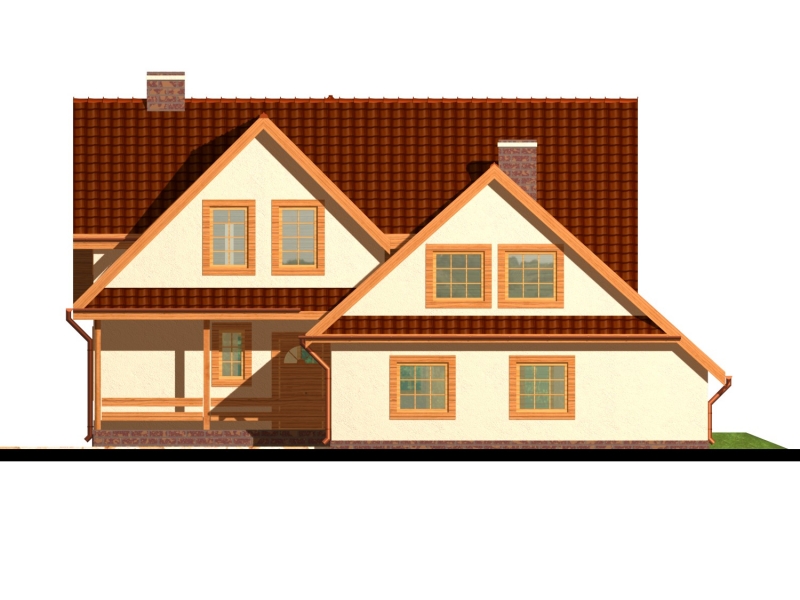

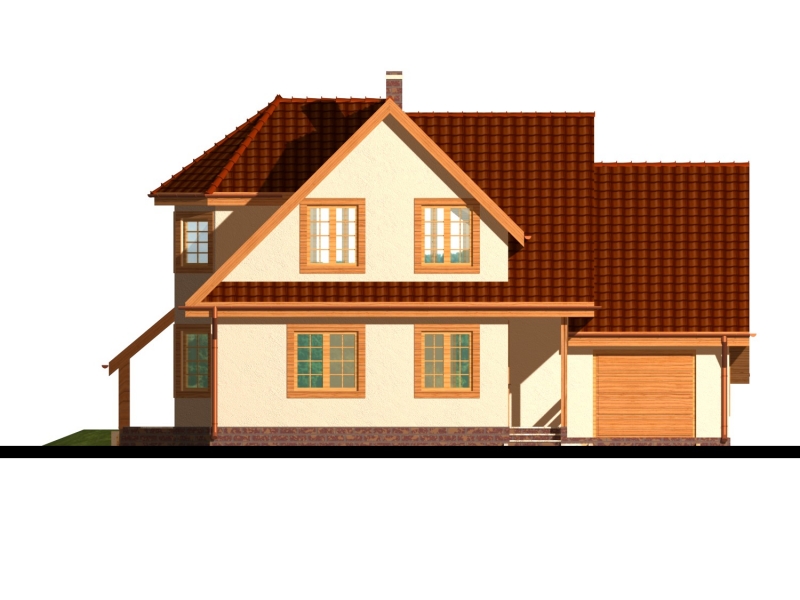

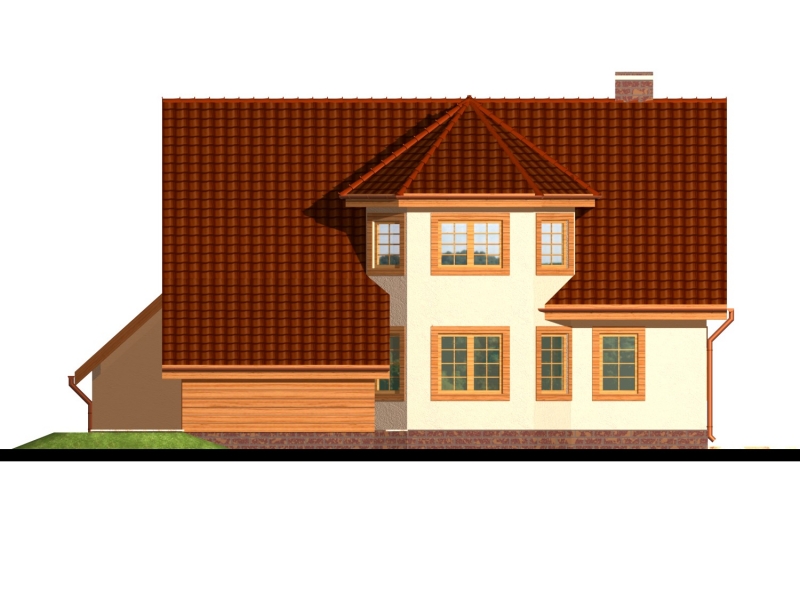

-Cztery elewacje
-Rysunki detali konstrukcyjnych
-Pełne obliczenia konstrukcyjne wszystkich elementów konstrukcyjnych budynku
-Wykaz stolarki okiennej i drzwiowej
-Wykaz podstawowej tarcicy na cały dom
-Oświadczenia projektantów o zgodności wykonanego projektu ze sztuką budowlaną i zasadami wiedzy technicznej
-Uprawnienia projektowe i zaświadczenia z izby architektów i inżynierów
-Zgodę na zmiany w projekcie (architekci członkowie izby architektów dostają zgodę „in blanco”)
-Rzut ław fundamentowych w skali 1:50
-Detale ław fundamentowych i ich obliczenia
-Rzut parteru w skali 1:50 z naniesionymi elementami konstrukcyjnymi
-Rzut parteru – belki stropowe w skali 1:50
-Rzut poddasza w skali 1:50 z naniesionymi elementami konstrukcyjnymi
-Rzut więźby dachowej w skali 1:50
-Rzut dachu w skali 1:50
-Przekroje w skali 1:50 – niezbędna ilość pokazująca wszystkie elementy budynku
-Cztery elewacje
-Rysunki detali konstrukcyjnych
-Pełne obliczenia konstrukcyjne wszystkich elementów konstrukcyjnych budynku
-Wykaz stolarki okiennej i drzwiowej
-Wykaz podstawowej tarcicy na cały dom
-Oświadczenia projektantów o zgodności wykonanego projektu ze sztuką budowlaną i zasadami wiedzy technicznej
-Uprawnienia projektowe i zaświadczenia z izby architektów i inżynierów
-Zgodę na zmiany w projekcie (architekci członkowie izby architektów dostają zgodę „in blanco”)
Do każdego projektu dodajemy publikację Zbuduj sam drewniany dom. Instrukcja montażu krok po kroku (wersja drukowana)
Zamówienie
Zamawiam projekt powtarzalny budynku mieszkalnego, jednorodzinnego w konstrukcji drewnianej szkieletowej, typ
JULIANÓW
Cena projektu budowlanego architektonicznego i budowlanego technicznego z instalacjami po 3 egzemplarze
4000 ZŁ
DANE DO WYSYŁKI
Projekt wysyłamy Pocztą Polską - Pocztex Kurier 48 za pobraniem, koszty wysyłki w cenie projektu.
