PROJEKT DOMU Z TARASAMI
Dane techniczne budynku:
Powierzchnia użytkowa 110,55m²
Powierzchnia zabudowy 179,26m²
Wysokość budynku w kalenicy 6,45m
Ilość pokoi 4
Minimalne wymiary działki 21,29m x 20,85m
Wymiary budynku 11,84m x 14,88m
Powierzchnia zabudowy 179,26m²
Wysokość budynku w kalenicy 6,45m
Ilość pokoi 4
Minimalne wymiary działki 21,29m x 20,85m
Wymiary budynku 11,84m x 14,88m
Opis projektu OLGA:

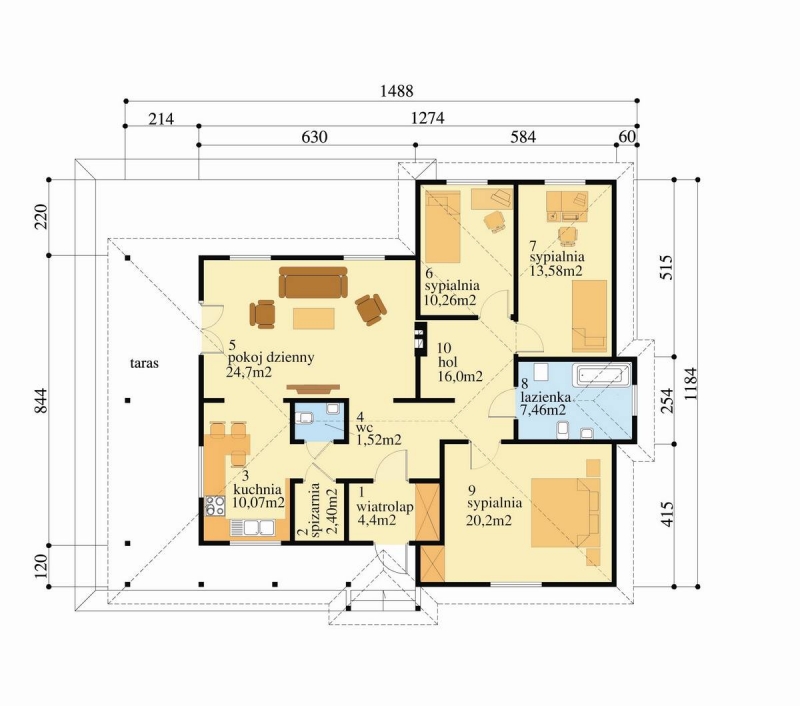

Dom drewniany jednorodzinny, szkielet drewniany parterowy bez garażu, niepodpiwniczony, przeznaczony dla 3-4 osobowej rodziny. Dom podzielony jest na dwie strefy: dzienną i nocną. Strefa dzienna to pokój dzienny z kominkiem, kuchnia, wc, hol, i spiżarka, natomiast część nocna to trzy sypialnie z łazienką. Na zewnątrz od ogrodu zaprojektowano zadaszenie z miejscem na grilla.
Technologia wykonania:
Budynek zaprojektowano w konstrukcji drewnianej tzw. kanadyjczyk. Ściany wewnętrzne i zewnętrzne drewniane, słupki o przekroju 4 x 14cm, strop i więźba dachowa drewniane o przekroju 4 x 18cm. Ściany za zewnątrz szalówka drewniana lub tynk akrylowy na styropianie, wewnętrzne płyta gipsowo-kartonowa na łatach. Dach o kącie nachylenia 30º kryty blacho dachówką.
Projekt zawiera:
-Opis techniczny
-Rzut ław fundamentowych w skali 1:50
-Detale ław fundamentowych i ich obliczenia
-Rzut parteru w skali 1:50 z naniesionymi elementami konstrukcyjnymi
-Rzut parteru – belki stropowe w skali 1:50
-Rzut więźby dachowej w skali 1:50
-Rzut dachu w skali 1:50
-Przekroje w skali 1:50 – niezbędna ilość pokazująca wszystkie elementy budynku

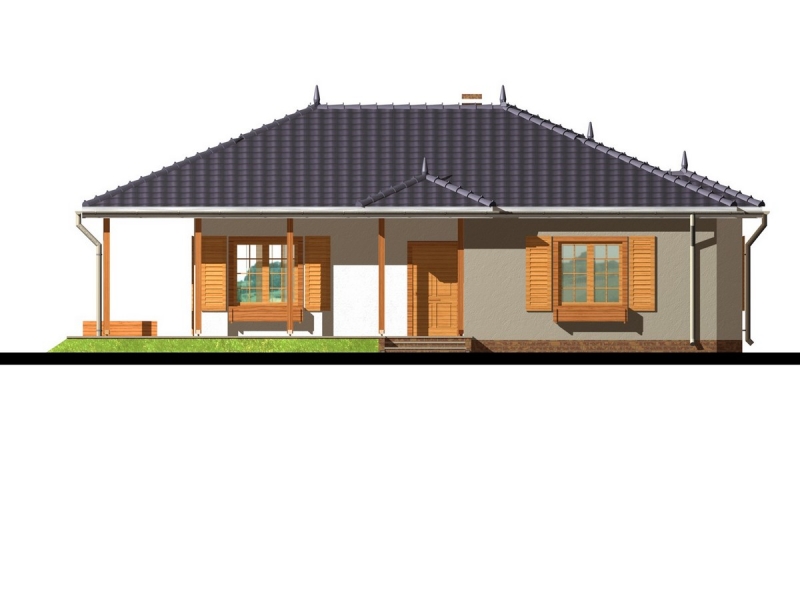

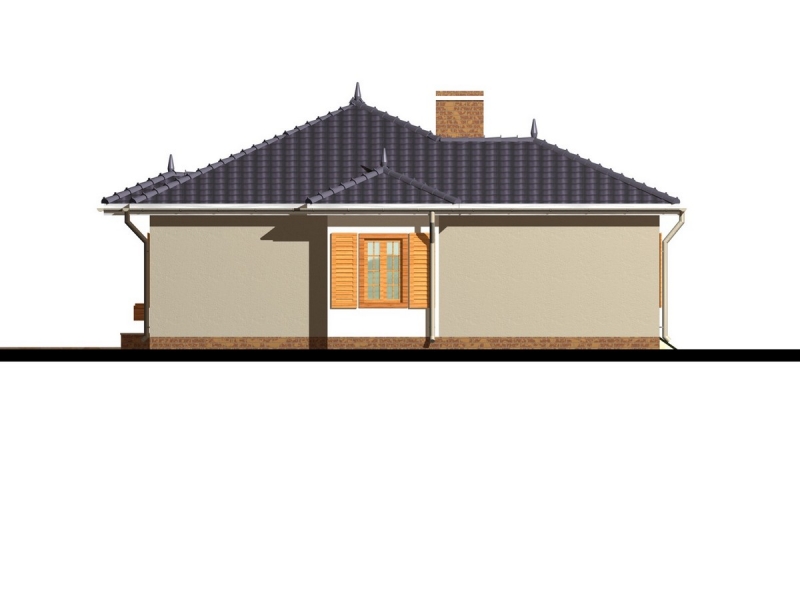

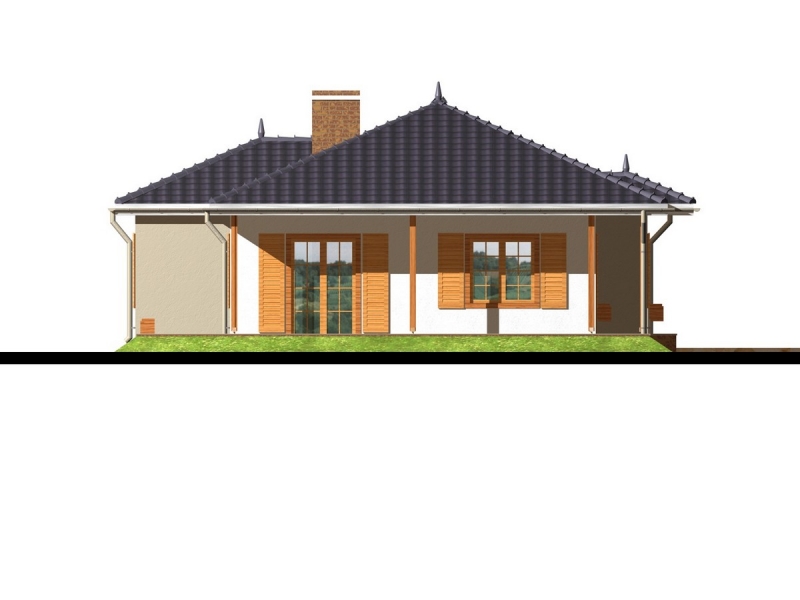

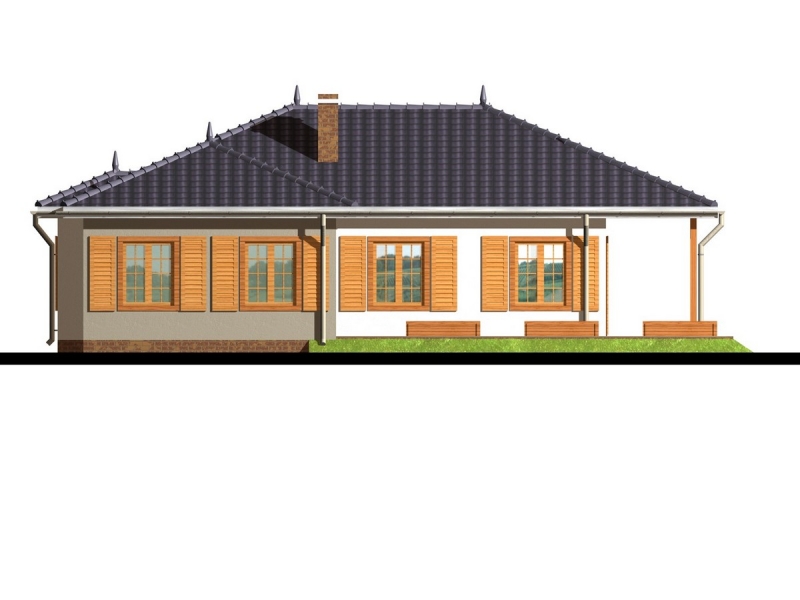

-Cztery elewacje
-Rysunki detali konstrukcyjnych
-Pełne obliczenia konstrukcyjne wszystkich elementów konstrukcyjnych budynku
-Wykaz stolarki okiennej i drzwiowej
-Wykaz podstawowej tarcicy na cały dom
-Oświadczenia projektantów o zgodności wykonanego projektu ze sztuką budowlaną i zasadami wiedzy technicznej
-Uprawnienia projektowe i zaświadczenia z izby architektów i inżynierów
-Zgodę na zmiany w projekcie (architekci członkowie izby architektów dostają zgodę „in blanco”)
-Rzut ław fundamentowych w skali 1:50
-Detale ław fundamentowych i ich obliczenia
-Rzut parteru w skali 1:50 z naniesionymi elementami konstrukcyjnymi
-Rzut parteru – belki stropowe w skali 1:50
-Rzut więźby dachowej w skali 1:50
-Rzut dachu w skali 1:50
-Przekroje w skali 1:50 – niezbędna ilość pokazująca wszystkie elementy budynku
-Cztery elewacje
-Rysunki detali konstrukcyjnych
-Pełne obliczenia konstrukcyjne wszystkich elementów konstrukcyjnych budynku
-Wykaz stolarki okiennej i drzwiowej
-Wykaz podstawowej tarcicy na cały dom
-Oświadczenia projektantów o zgodności wykonanego projektu ze sztuką budowlaną i zasadami wiedzy technicznej
-Uprawnienia projektowe i zaświadczenia z izby architektów i inżynierów
-Zgodę na zmiany w projekcie (architekci członkowie izby architektów dostają zgodę „in blanco”)
Do każdego projektu dodajemy publikację Zbuduj sam drewniany dom. Instrukcja montażu krok po kroku (wersja drukowana)
Zamówienie
Zamawiam projekt powtarzalny budynku mieszkalnego, jednorodzinnego w konstrukcji drewnianej szkieletowej, typ
Z TARASAMI
Cena projektu budowlanego architektonicznego i budowlanego technicznego z instalacjami po 3 egzemplarze
4200 ZŁ
DANE DO WYSYŁKI
Projekt wysyłamy Pocztą Polską - Pocztex Kurier 48 za pobraniem, koszty wysyłki w cenie projektu.
