PROJEKT DOMU 108DL
Dane techniczne budynku:
Powierzchnia użytkowa 108,00 m²
Powierzchnia całkowita 121,00 m²
Powierzchnia zabudowy 127,00 m²
Ilość pokoi 4
Wysokość budynku do kalenicy 6,40 m
Kąt nachylenia dachu 30
Dach dwuspadowy
Szerokość elewacji frontowej 12,26m
Wymiary działki 20,26m x 18,90m
Wymiary budynku 12,26m x 9,90m
Powierzchnia całkowita 121,00 m²
Powierzchnia zabudowy 127,00 m²
Ilość pokoi 4
Wysokość budynku do kalenicy 6,40 m
Kąt nachylenia dachu 30
Dach dwuspadowy
Szerokość elewacji frontowej 12,26m
Wymiary działki 20,26m x 18,90m
Wymiary budynku 12,26m x 9,90m

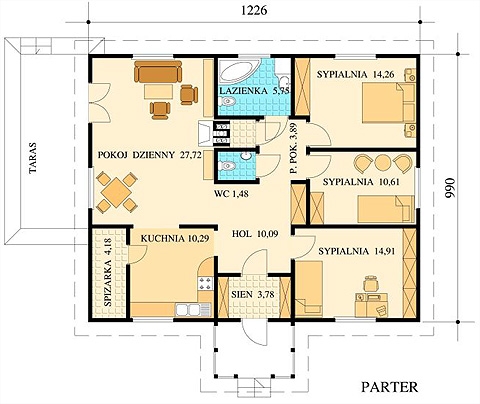

Opis projektu 108DL:
Dom drewniany parterowy - szkielet drewniany z nie użytkowym poddaszem, niepodpiwniczony. Dom podzielony jest na dwie strefy dzienną i nocną. Strefa dzienna to hol, kuchnia ze spiżarką, pokój dzienny z kominkiem i wc dostępne z holu, natomiast strefa nocna to trzy sypialnie z łazienką i schowkiem. Dach dwuspadowy kryty dachówką blaszaną. Prosta bryła budynku, wejście do budynku poprzez ganek zadaszony. Wygodny budynek dla cztero osobowej rodziny.
Technologia wykonania:
Budynek zaprojektowano w konstrukcji drewnianej tzw. kanadyjczyk. Ściany wewnętrzne i zewnętrzne drewniane, słupki o przekroju 4 x 14cm, strop i więźba dachowa drewniane o przekroju 4 x 18cm. Ściany za zewnątrz szalówka drewniana lub tynk akrylowy na styropianie, wewnętrzne płyta gipsowo-kartonowa na łatach. Dach o kącie nachylenia 30º kryty blacho dachówką.
Projekt zawiera:
-Opis techniczny
-Rzut ław fundamentowych w skali 1:50
-Detale ław fundamentowych i ich obliczenia
-Rzut parteru w skali 1:50 z naniesionymi elementami konstrukcyjnymi
-Rzut parteru – belki stropowe w skali 1:50
-Rzut więźby dachowej w skali 1:50
-Rzut dachu w skali 1:50
-Przekroje w skali 1:50 – niezbędna ilość pokazująca wszystkie elementy budynku

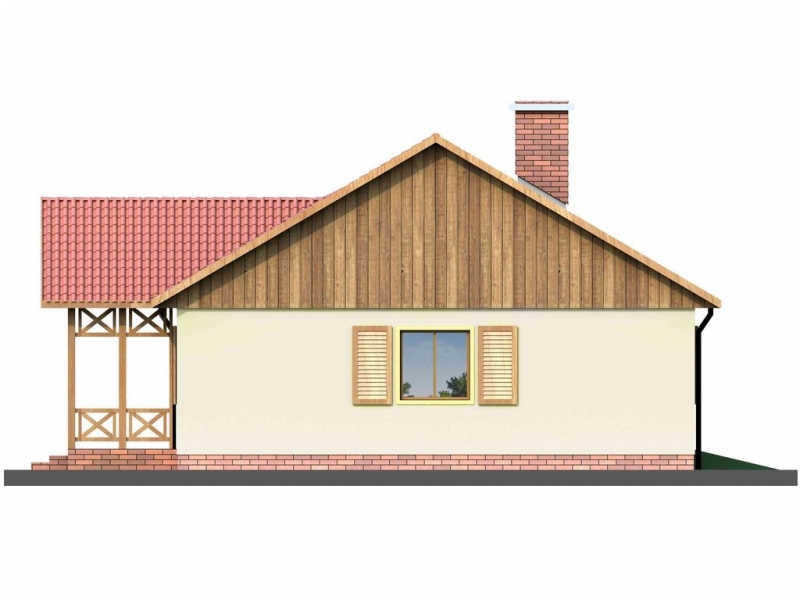

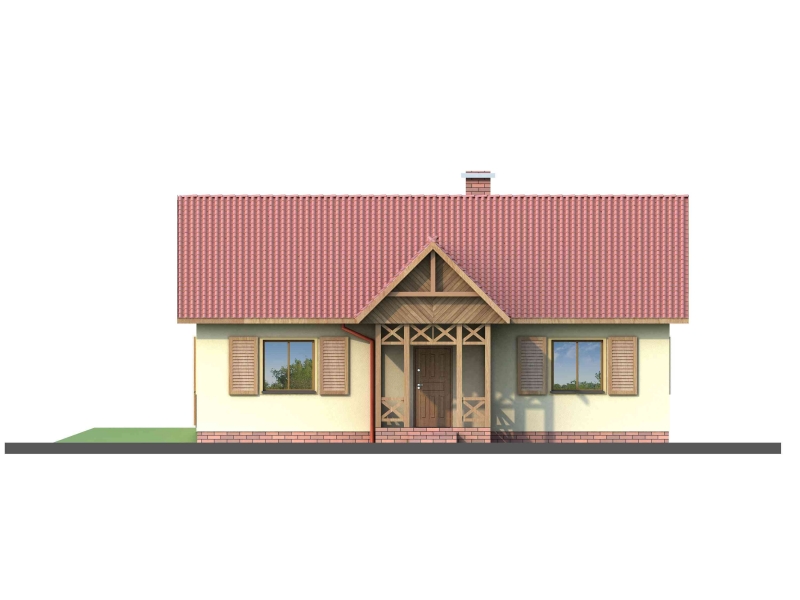

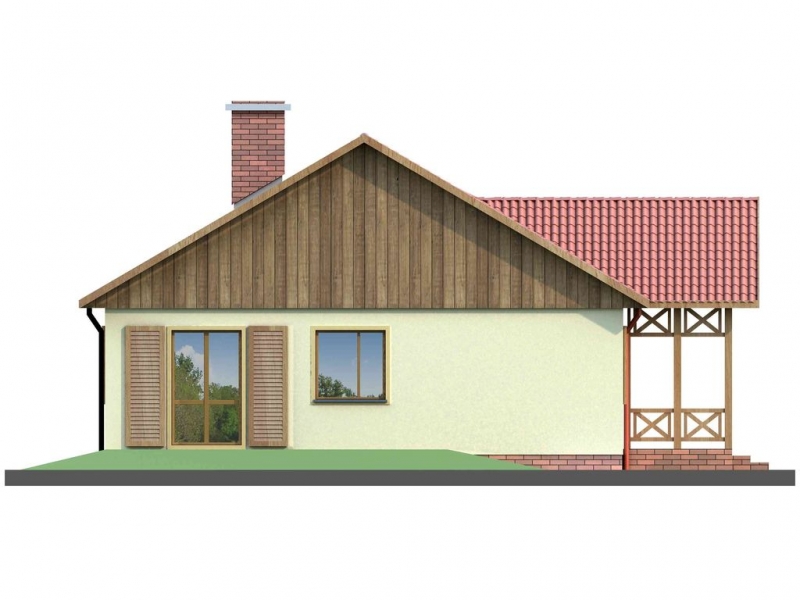

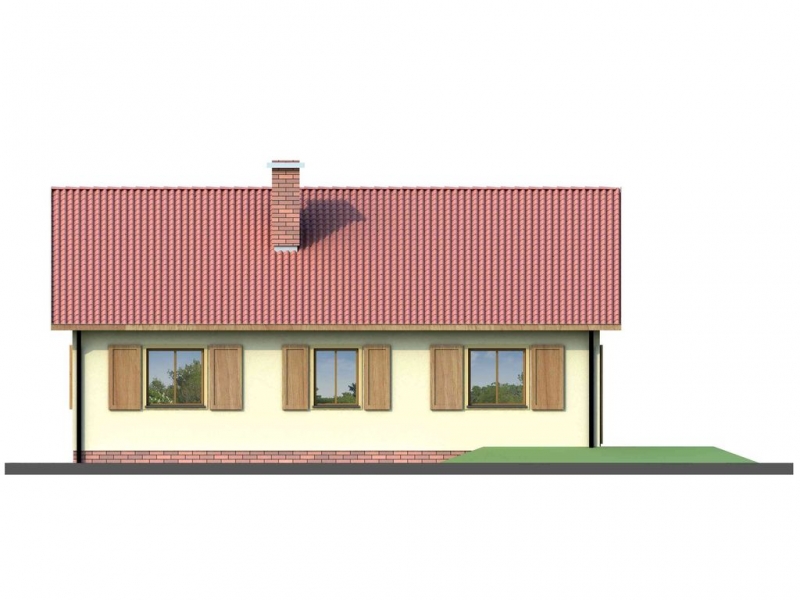

-Cztery elewacje
-Rysunki detali konstrukcyjnych
-Pełne obliczenia konstrukcyjne wszystkich elementów konstrukcyjnych budynku
-Wykaz stolarki okiennej i drzwiowej
-Wykaz podstawowej tarcicy na cały dom
-Oświadczenia projektantów o zgodności wykonanego projektu ze sztuką budowlaną i zasadami wiedzy technicznej
-Uprawnienia projektowe i zaświadczenia z izby architektów i inżynierów
-Zgodę na zmiany w projekcie (architekci członkowie izby architektów dostają zgodę „in blanco”)
-Rzut ław fundamentowych w skali 1:50
-Detale ław fundamentowych i ich obliczenia
-Rzut parteru w skali 1:50 z naniesionymi elementami konstrukcyjnymi
-Rzut parteru – belki stropowe w skali 1:50
-Rzut więźby dachowej w skali 1:50
-Rzut dachu w skali 1:50
-Przekroje w skali 1:50 – niezbędna ilość pokazująca wszystkie elementy budynku
-Cztery elewacje
-Rysunki detali konstrukcyjnych
-Pełne obliczenia konstrukcyjne wszystkich elementów konstrukcyjnych budynku
-Wykaz stolarki okiennej i drzwiowej
-Wykaz podstawowej tarcicy na cały dom
-Oświadczenia projektantów o zgodności wykonanego projektu ze sztuką budowlaną i zasadami wiedzy technicznej
-Uprawnienia projektowe i zaświadczenia z izby architektów i inżynierów
-Zgodę na zmiany w projekcie (architekci członkowie izby architektów dostają zgodę „in blanco”)
Do każdego projektu dodajemy publikację Zbuduj sam drewniany dom. Instrukcja montażu krok po kroku (wersja drukowana)
Zamówienie
Zamawiam projekt powtarzalny budynku mieszkalnego, jednorodzinnego w konstrukcji drewnianej szkieletowej, typ
108DL
Cena projektu budowlanego architektonicznego i budowlanego technicznego z instalacjami po 3 egzemplarze
4200 ZŁ
DANE DO WYSYŁKI
Projekt wysyłamy Pocztą Polską - Pocztex Kurier 48 za pobraniem, koszty wysyłki w cenie projektu.
